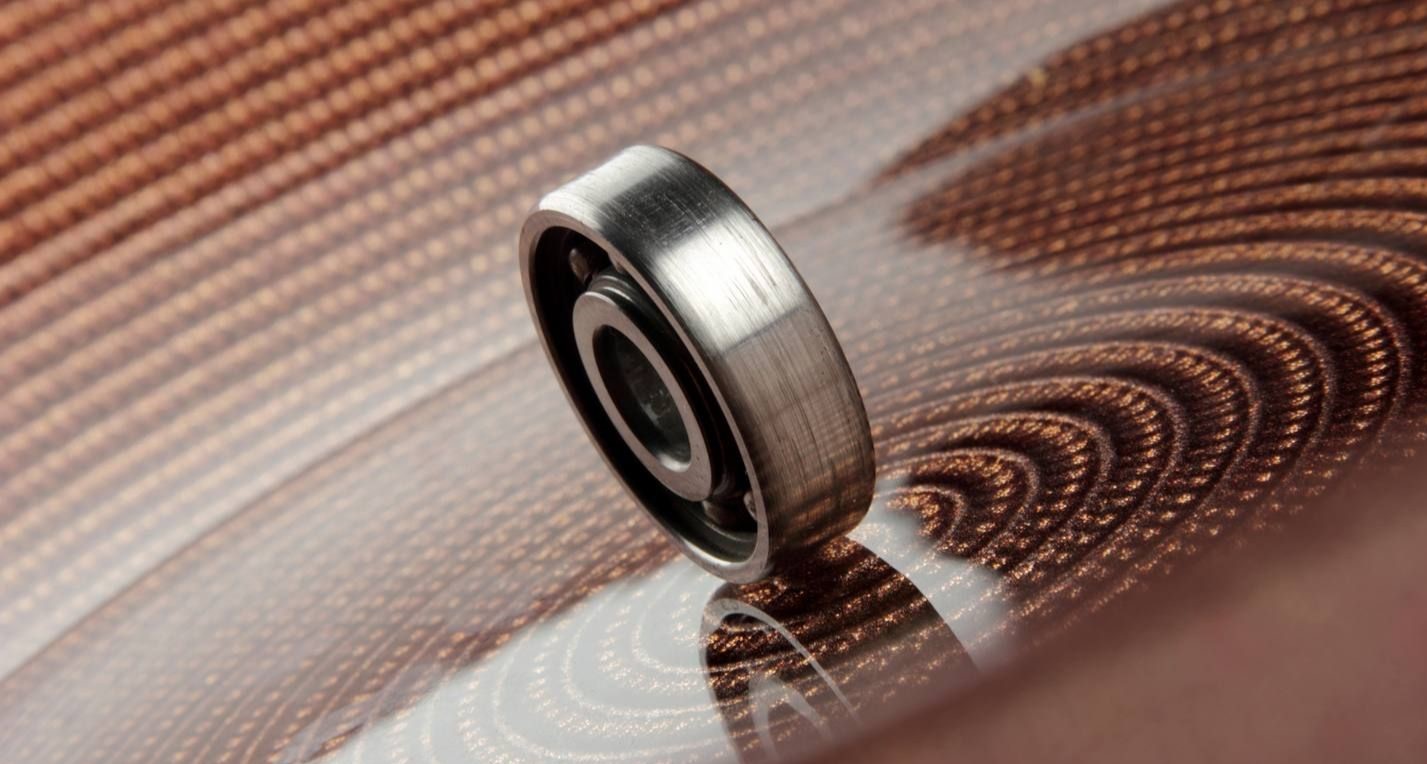

Вибрация подшипника – один из важных признаков неблагополучия подшипникового узла. Она может появляться из-за износа самого подшипника, неправильного монтажа, недостатка смазки, перекоса вала или проблем с другими элементами оборудования. Важно не просто зафиксировать повышенную вибрацию, а определить ее источник: один и тот же симптом может возникать по совершенно разным причинам.
Современная диагностика позволяет анализировать не только общую величину вибрации, но и ее частотный спектр. По характеру сигнала специалист может определить вероятную причину выхода подшипника и строя и оценить степень ее развития. Для анализа вибрации применяются измерения на работающей машине и частотный спектральный анализ, причем результаты зависят от режима работы и места установки датчика.
СОДЕРЖАНИЕ
Износ и повреждение рабочих поверхностей
Итак, почему вибрирует подшипник?
Износ и повреждение рабочих поверхностей
Питтинг, выкрашивание дорожек качения, повреждение тел качения или сепаратора нарушают плавность вращения. При прохождении поврежденного участка возникают периодические ударные импульсы, которые фиксируются вибродатчиками.
На ранних стадиях дефект может практически не ощущаться вручную, поэтому инструментальный контроль особенно полезен для оборудования, работающего непрерывно.
Неправильный монтаж
Перекос, чрезмерный натяг, недостаточная посадка или повреждение подшипника при установке способны стать причиной повышенной вибрации практически сразу после запуска оборудования. Неправильный монтаж также может ускорить последующий износ.
Для устранения проблемы необходимо проверить посадочные поверхности, состояние вала и корпуса, правильность установки и соответствие посадок техническим требованиям.
Несоосность
Если вал, корпус или соединенные агрегаты расположены с нарушением соосности, нагрузка на подшипник распределяется неравномерно. Это сопровождается дополнительной вибрацией и может привести к преждевременному разрушению подшипника. Специалисты связывают диагностику несоосности с анализом вибрационных характеристик и рекомендует проверять геометрию и выравнивание сопряженных элементов.
Решение – проверка центровки и устранение перекоса, а при необходимости повторное выравнивание валов и корпусов.
Дисбаланс вращающихся деталей
Причина вибрации может находиться вовсе не в подшипнике. Дисбаланс ротора, вентилятора, шкива или другого вращающегося элемента создает дополнительную динамическую нагрузку на опоры. Для дисбаланса характерна выраженная вибрация на частоте вращения вала – 1X.
В этом случае необходимо балансировать вращающуюся деталь, а не просто менять подшипник.
Недостаточная или неправильная смазка
Дефицит смазочного материала увеличивает трение и износ, а неподходящая смазка может ухудшать работу узла в конкретном диапазоне температур и скоростей. Нарушения смазки входят в число распространенных причин преждевременного повреждения подшипников.
Устранение заключается в проверке количества и состояния смазки, выборе подходящего материала и соблюдении установленного интервала обслуживания.
Загрязнение
Пыль, металлическая стружка, влага и другие посторонние частицы повреждают дорожки качения и создают дополнительные вибрационные импульсы. Поэтому при обнаружении загрязнения необходимо проверить уплотнения и исключить попадание посторонних веществ внутрь узла.

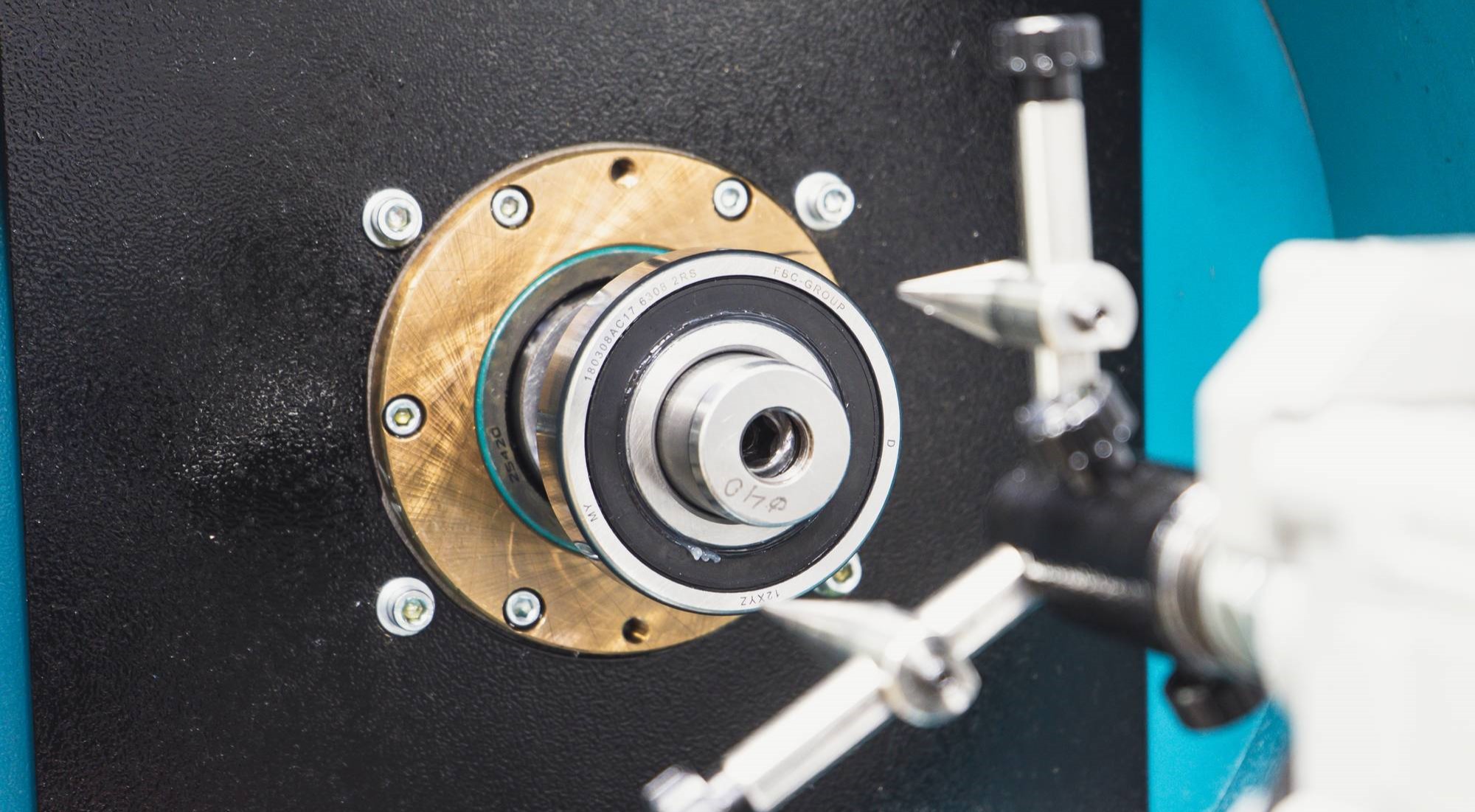

Как диагностировать вибрацию
Простейший контроль начинается с наблюдения: сравнивают уровень вибрации с предыдущими значениями и с аналогичным оборудованием, работающим в сопоставимом режиме. Более точный метод – вибрационный анализ с регистрацией частотного спектра.
Особенно важна динамика показателей. Постепенное увеличение вибрации может указывать на развивающийся дефект и дает возможность запланировать обслуживание до серьезной аварии. При этом вибрацию рекомендуется оценивать вместе с температурой, шумом и состоянием смазки – комплексный контроль позволяет точнее установить причину неисправности.
Что делать при повышенной вибрации
Алгоритм диагностики можно свести к нескольким этапам:
- Проверить режим работы и нагрузку оборудования.
- Сравнить текущую вибрацию с предыдущими измерениями.
- Осмотреть подшипниковый узел и проверить крепления.
- Проверить смазку и состояние уплотнений.
- Оценить соосность валов и правильность посадки.
- Проверить балансировку вращающихся деталей.
- При необходимости провести спектральный анализ вибрации.
Если подтверждено повреждение подшипника – заменить его и одновременно устранить первопричину.
Простая замена подшипника без поиска источника вибрации часто оказывается временным решением. Если проблема связана с перекосом, дисбалансом, неправильной посадкой или смазкой, новый подшипник также будет работать в неблагоприятных условиях и его ресурс окажется значительно ниже расчетного.
-
Всегда ли вибрация означает неисправность подшипника?Нет. Источником могут быть дисбаланс, несоосность, ослабление креплений, проблемы с приводом и другие элементы машины.
-
Можно ли определить дефект подшипника по вибрации?Да, вибрационный анализ позволяет выявлять характерные признаки повреждений и оценивать их развитие, особенно при использовании частотного спектра.
-
Почему после замены подшипника вибрация остается?Вероятно, первопричина находится в другом элементе оборудования либо новый подшипник установлен с нарушением требований. Необходимо проверить балансировку, соосность, посадки, крепления и смазку.
-
Как уменьшить вибрацию подшипника?Нужно устранить причину: восстановить соосность, выполнить балансировку, проверить монтаж, скорректировать смазку, устранить загрязнение или заменить поврежденный подшипник.
