Правильный подбор подшипника нельзя сводить только к совпадению диаметра вала. Для надежной замены необходимо определить типоразмер, конструкцию, внутренний зазор, класс точности, тип уплотнения, грузоподъемность и допустимую частоту вращения. Если маркировка старого изделия сохранилась, она значительно упрощает поиск. При отсутствии обозначения подшипник подбирают по размерам и условиям работы узла.
Ошибка на этапе выбора может привести не только к ускоренному износу детали, но и к перегреву, вибрации, шуму и аварийной остановке оборудования.
СОДЕРЖАНИЕ
Какие размеры нужно определить
Почему нельзя выбирать подшипник только по диаметру вала
Что проверить после определения типоразмера
Как подобрать замену другого производителя
Какие размеры нужно определить

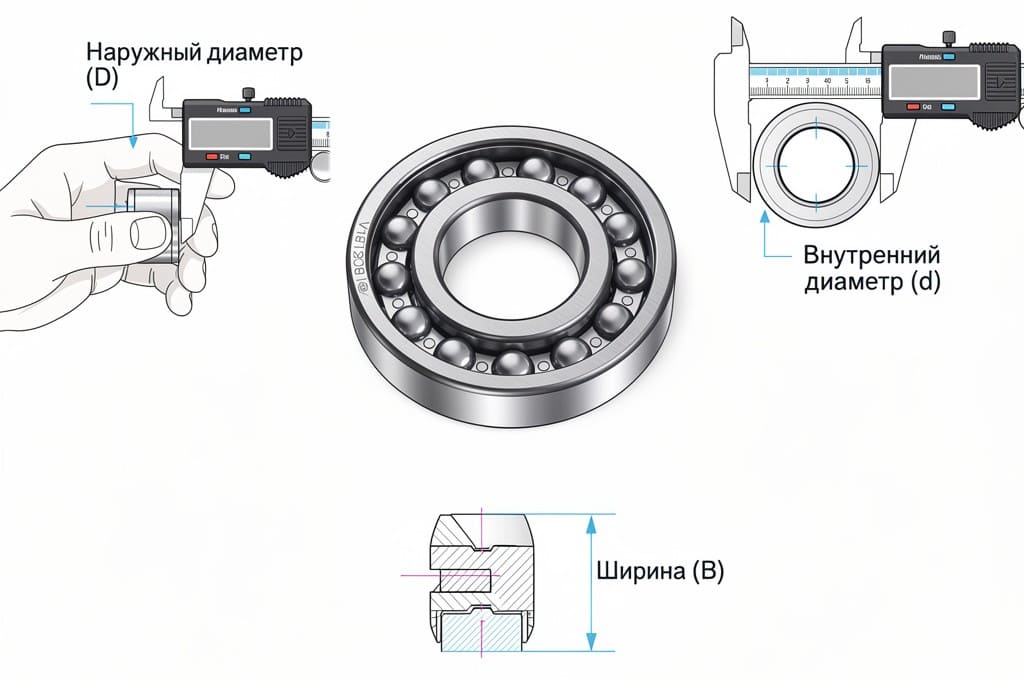

У большинства радиальных подшипников основными габаритами являются:
- d – диаметр отверстия внутреннего кольца;
- D – наружный диаметр;
- B – ширина подшипника.
Для упорных и некоторых специальных конструкций используются другие размерные обозначения.

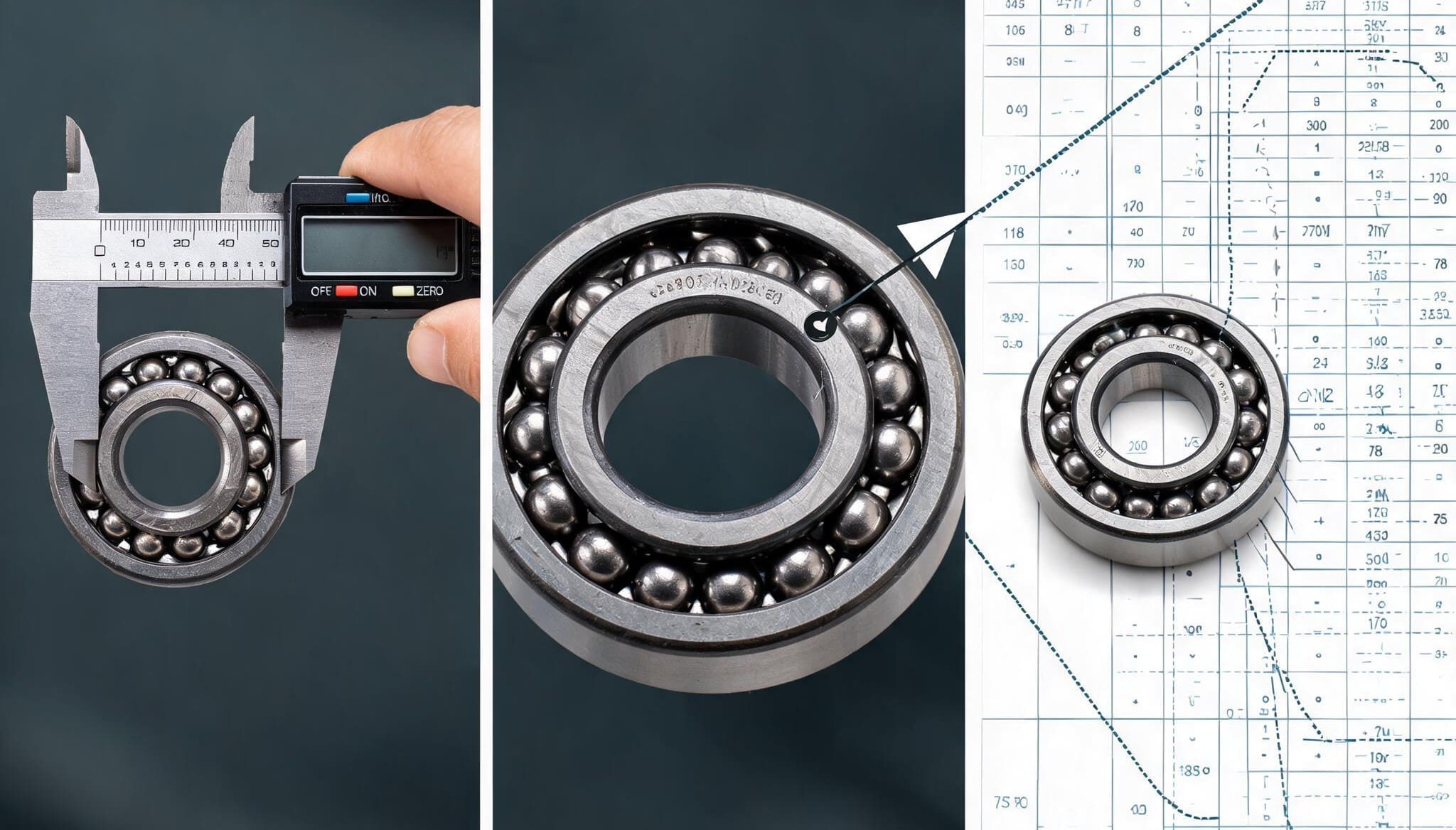

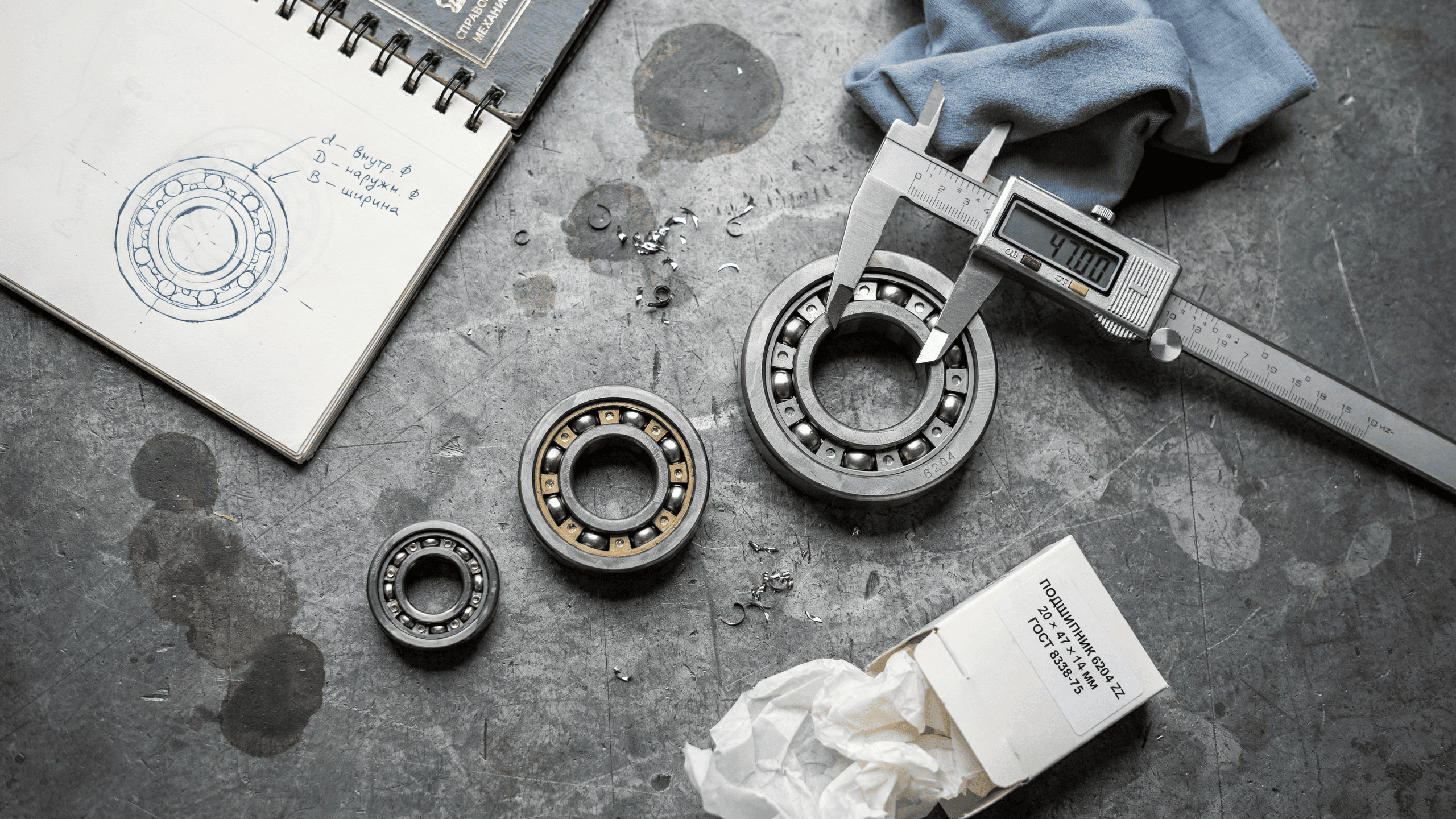

Если старый подшипник доступен, размеры лучше измерять после очистки от загрязнений. Для точного определения используют штангенциркуль или микрометр. Особенно важно не пытаться определить типоразмер только по приблизительному измерению: несколько близких стандартных исполнений могут отличаться буквально несколькими миллиметрами.
Почему нельзя выбирать подшипник только по диаметру вала
Допустим, на вал подходит несколько подшипников с одинаковым внутренним диаметром. Это еще не означает их взаимозаменяемость.
У них могут различаться:
- наружный диаметр;
- ширина;
- количество и размер тел качения;
- динамическая грузоподъемность;
- внутренний радиальный зазор;
- допустимая частота вращения;
- тип сепаратора;
- конструкция уплотнений.
Поэтому последовательность должна быть обратной: сначала определяется необходимый типоразмер, а затем проверяется его соответствие реальному режиму работы.
подходящую модель или его аналог,
подскажет по цене и срокам
Как расшифровать маркировку
Маркировка подшипника состоит из основного обозначения и, в зависимости от производителя и исполнения, дополнительных символов.
Основная часть обычно позволяет определить конструктивную серию и размер. Дополнительные обозначения уточняют особенности конкретного исполнения.
На практике особенно часто приходится учитывать:
- C3 – увеличенный внутренний радиальный зазор;
- обозначения защитных шайб и уплотнений;
- класс точности;
- особенности сепаратора;
- материалы или специальные исполнения;
- варианты смазки.
Конкретное значение символа необходимо проверять по каталогу производителя: одинаковые или похожие обозначения в разных системах могут иметь различное значение.
Что означает C3
C3 – это не обозначение «повышенного качества» и не универсальное улучшение стандартного подшипника. Оно указывает на увеличенный внутренний радиальный зазор по сравнению с нормальной группой.
Такой вариант может быть необходим, например, при определенных посадках или повышенной рабочей температуре, когда тепловое расширение уменьшает рабочий зазор.
Устанавливать C3 вместо подшипника с нормальным зазором только по принципу «больше – значит лучше» неправильно. Слишком большой рабочий зазор также способен ухудшить работу узла.
Что проверить после определения типоразмера
Когда найден подходящий по размерам подшипник, необходимо проверить его эксплуатационные характеристики.
1. Нагрузку
Определяют радиальную и осевую составляющие нагрузки. Затем рассчитывают или выбирают из документации эквивалентную динамическую нагрузку P. С ней сравнивают базовую динамическую грузоподъемность C.
Для предварительной оценки ресурса используют:
L₁₀ = (C / P)ᵖ,
где p = 3 для шариковых и p = 10/3 для роликовых подшипников.
Это позволяет понять, способен ли выбранный типоразмер обеспечить необходимый ресурс.
2. Скорость вращения
Подшипник должен работать в допустимом диапазоне частоты вращения. При высоких оборотах становятся особенно важны тип сепаратора, конструкция уплотнений, смазка, внутренний зазор и точность изготовления.
Подшипник, подходящий по нагрузке, может оказаться непригодным для конкретного высокоскоростного узла.
3. Температуру
Рабочая температура влияет на смазку, материалы уплотнений и внутренний зазор. Для узлов с нагревом необходимо выбирать исполнение с учетом реального температурного режима.
4. Загрязнение и влага
Для чистых закрытых механизмов и для оборудования, работающего в пыли, влажности или при контакте с технологическими загрязнениями, требования к уплотнению будут разными.
Защитные шайбы и контактные уплотнения решают разные задачи и по-разному влияют на сопротивление вращению и допустимую скорость.
Как подобрать замену другого производителя
Заменять подшипник другой марки можно, но сравнивать нужно не только номер.
Минимальный перечень:
тип конструкции → d × D × B → C → C₀ → зазор → точность → уплотнение → скорость → смазка.
Для ответственных узлов желательно дополнительно проверить соответствие сепаратора, материала колец и тел качения, требований к шуму и вибрации.
Особенно осторожно следует относиться к заменам в электродвигателях, шпинделях, редукторах и высокоскоростных механизмах.
Если маркировка полностью стерта
В этом случае алгоритм следующий:
- Определить конструкцию подшипника.
- Измерить d, D и B.
- Сопоставить размеры со стандартными типоразмерами.
- Определить предполагаемую серию.
- Оценить нагрузку и скорость.
- Проверить внутренний зазор и исполнение.
- Выбрать конкретного производителя и вариант поставки.
Если старый подшипник разрушен, полезно сохранить его кольца и маркировочные фрагменты. По внешнему виду повреждения иногда также можно определить, правильно ли была подобрана предыдущая деталь.
Как избежать ошибки при покупке
Наиболее надежный вариант – передавать поставщику полное обозначение старого подшипника, а не только его размеры. Если маркировки нет, предоставляют размеры и информацию об оборудовании: мощность привода, частоту вращения, нагрузку, температуру и условия эксплуатации.
Для сложных промышленных узлов подбор по одному каталожному размеру может оказаться недостаточным. В таком случае подшипник рассматривают как часть всей системы – вместе с валом, корпусом, посадками, смазкой и режимом нагрузки.
-
Можно ли подобрать подшипник по старому номеру?Да, если маркировка читается полностью и относится к конкретной системе обозначений. Но при замене производителя все характеристики выбранного аналога необходимо дополнительно сверить.
-
Что делать, если размеры совпадают, а маркировка отличается?Сравнить конструкцию и эксплуатационные параметры. Различие в маркировке может означать другой зазор, тип уплотнения, класс точности или иное исполнение.
-
Как узнать внутренний зазор подшипника?Его группа указывается в маркировке или документации производителя. Например, C3 означает увеличенный радиальный зазор. Самостоятельно определять группу только по ощущению люфта некорректно.
-
Можно ли поставить подшипник с большим наружным диаметром?Только если посадочное место корпуса рассчитано на него. Геометрическая несовместимость является прямым основанием для отказа от такого варианта.
-
Можно ли использовать закрытый подшипник вместо открытого?Иногда это возможно, но необходимо проверить скорость вращения, рабочую температуру, тип уплотнения и требования к смазке. Закрытое исполнение не является автоматически равноценной заменой открытому.
-
Почему подшипники одинакового размера имеют разную грузоподъемность?Конструкция может отличаться количеством и диаметром тел качения, внутренней геометрией, материалами и другими параметрами. Поэтому одинаковые габариты не означают одинаковые эксплуатационные характеристики.
